Μεγάλη βαλβίδα σόλενοειδούς 24V 3 θέση

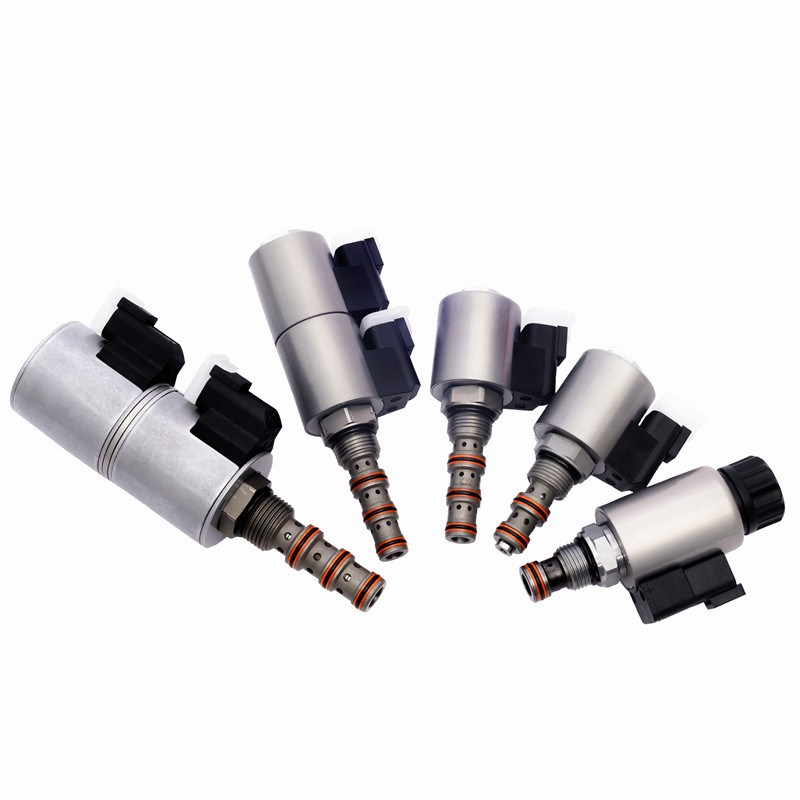

Εικόνες προϊόντων:

KSV08-58C-0-N βαλβίδα ηλεκτροσόκ μεγάλου μεγέθους με πρίζα 5 πόρτων τροχιάς σε 3 θέσεις

Μια βαλβίδα ηλεκτροσόρου 5 οδών 3 θέσεων είναι ένας τύπος βαλβίδας που έχει πέντε θύρες και τρεις ξεχωριστές θέσεις.Η βαλβίδα έχει τρεις πιθανές θέσειςΝέτρο, επεκτείνετε και ανακατέψτε.

Αρχή λειτουργίας:
Όταν το ηλεκτρικό ρεύμα διακόπτεται, το KSV08-58C-0-N σταματά τη ροή του πετρελαίου σε οποιαδήποτε πύλη πετρελαίου.το λάδι μπορεί να ρέει από 5 έως 4 και από 2 έως 3Μετά την κίνηση του πυρήνα της βαλβίδας, η ανίχνευση φορτίου συνδέεται με την πύλη 5.

Χαρακτηριστικά:
Εργασιακή πίεση: 247 bar (3625 psi)
Αντίσταση πίεσης: 350 bar (5075 psi)
Ταχύτητα ροής: Σε μέγιστο 8L/Min και 207 bar (3000 psi), η μέγιστη συχνότητα διαρροής είναι 164 ml/Min.
Περιοχή θερμοκρασίας: -40 °C έως 120 °C, τυποποιημένη σφραγίδα από νιτριλικό καουτσούκ
Ονομαστικό φορτίο της τροχιάς: ικανή για συνεχή λειτουργία στο εύρος 85% έως 115% της ονομαστικής τάσης
Αρχικό ρεύμα της τροχιάς στους 20 °C: τυποποιημένη τροχιά: 1,2 A σε 12 VDC, 115 VAC (πλήρη διόρθωση κύματος)
Σε 0,13 άμπερα. Ε-τροχιά: 1,4A σε 12 VDC; 0,7 Άμπερα σε 24 VDC
Ελάχιστη τάση έλξης: 85% της ονομαστικής αξίας σε 207 bar (3000 psi)
Μέσο: Ορυκτό λάδι με ιξώδες μεταξύ 7,4 και 420 cSt (50 έως 2000 ssu) ή συνθετικό λάδι με λιπαντικές ιδιότητες
Τρύπα βαλβίδας: VC08-5·

Εδώ είναι μια περιγραφή των θύρων και των λειτουργιών τους σε μια τυπική 5-οδική βαλβίδα 3 θέσεων:

1. Πύλη τροφοδοσίας (P): Αυτή η πύλη συνδέεται με την παροχή υγρά υπό πίεση ή αέρα.

2. Πύλη εξάτμισης (E): Αυτή η πύλη χρησιμοποιείται για την απελευθέρωση υγρού ή αέρα από την βαλβίδα όταν χρειάζεται να καταπιεστεί ή να εξαντληθεί.

3.

4. Πύλες κυλίνδρου (Α και Β): Αυτές οι πύλες συνδέονται με τον ενεργοποιητή, συνήθως έναν διπλό κύλινδρο.ενώ το λιμάνι Β είναι το λιμάνι ανάσυρσης, η οποία παρέχει πίεση για την ανάσυρση του κυλίνδρου.

5.

6. Κεντρική θέση (C): Αυτή η θέση είναι η ουδέτερη ή κλειστή θέση της βαλβίδας.Και οι δύο πύλες A και B συνδέονται με την πύλη εξάτμισης, επιτρέποντας την απελευθέρωση του υγρού ή του αέρα που εγκλωβίζεται στην φιάλη.

7.

8. Θέση επέκτασης (E): Σε αυτή τη θέση, η βαλβίδα συνδέει την πύλη P με την πύλη A, επιτρέποντας στο υγρά υπό πίεση ή στον αέρα να ρέουν από την πύλη τροφοδοσίας στην πύλη επέκτασης του ενεργοποιητή.Η πύλη B συνδέεται με την πύλη εξάτμισης, επιτρέποντας την απελευθέρωση του υγρού ή του αέρα στην πύλη ανάσυρσης του ενεργοποιητή.

9.

10. Θέση ανάσυρσης (R): Σε αυτή τη θέση, η βαλβίδα συνδέει την πύλη P με την πύλη B, επιτρέποντας στο υγρά υπό πίεση ή στον αέρα να ρέει από την πύλη τροφοδότησης στην πύλη ανάσυρσης του ενεργοποιητή.Η πύλη A συνδέεται με την πύλη εξάτμισης, επιτρέποντας την απελευθέρωση του υγρού ή του αέρα στην πύλη επέκτασης του ενεργοποιητή.

Τεχνικά δεδομένα προϊόντος:
