Hydraforce 3 θέση 4 οδική τροχιά σπείρα βαλβίδας διπλού τύπου

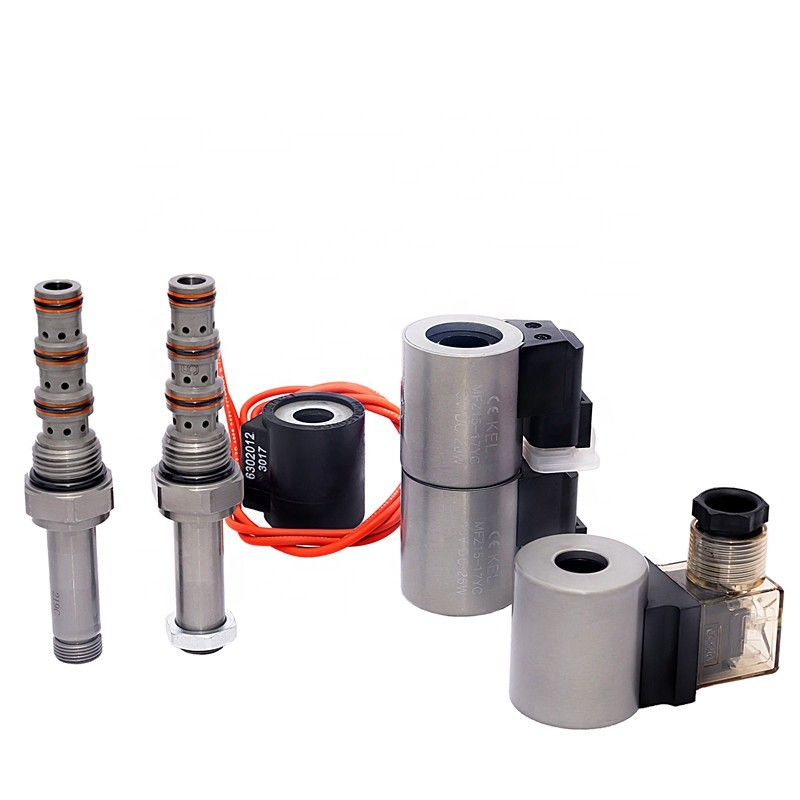

Εικόνες προϊόντων:

KSV10-47AL-0-N με υδραφόρα κοιλότητα VC10-2 διπλή τροχιά 3 θέση 4 οδική κυλινδρική βαλβίδα

Αρχή λειτουργίας:
Όταν το ρεύμα είναι κλειστό, το KSV10-47AL-0-N μπλοκάρει την πύλη πετρελαίου του κυλίνδρου και επιτρέπει το πετρέλαιο να ρέει από 3 έως 1.Όταν η τροχιά 2 είναι ενεργοποιημένη, επιτρέπει τη ροή του ελαίου από 3 έως 4 και από 2 έως 1. Στο κύκλωμα ελαίου όπου η ροή του εργασιακού λιμένα ελαίου είναι ανισορροπημένη λόγω της αναλογίας επιφάνειας της φιάλης ελαίου,το πετρέλαιο επιστροφής με μεγαλύτερο ρυθμό ροής πρέπει να κατευθύνεται στην πύλη πετρελαίου 2. Αν και η πύλη 1 μπορεί να είναι πλήρως πιεσμένη, δεν χρησιμοποιείται ως είσοδος βαλβίδας.σπρώξτε την σφιχτή λαβή για να ελέγξετε τη λειτουργία της τροχιάς 2 (S2), ή τραβήξτε τη σφιχτή λαβή για να ελέγξετε τη λειτουργία της τροχιάς 1 (S1).

Χαρακτηριστικά:
Ονομαστική πίεση: 315 bar, μέγιστη πίεση 1 θύρας είναι 210Bar,
Ονομαστική ροή: 20L/Min
Όγκος διαρροής: Μέγιστο 300 ml/min σε 210 bar
Περιοχή θερμοκρασίας: -40°C έως 120°C, τυποποιημένη σφραγίδα από νιτρικό καουτσούκ
Ονομαστικό φορτίο τροχιάς: συνεχής λειτουργία εντός 80% έως 120% του εύρους ονομαστικής τάσης
Αρχικό ρεύμα τροχιάς σε θερμοκρασία 20°C: τροχιά τύπου Ε: 1,5 A σε 12 VDC· 0,75 A σε 24 VDC
Ελάχιστη τάση ανάληψης: 70% της ονομαστικής αξίας σε 315 bar
Μέσο: Ορυκτό λάδι με ιξώδες μεταξύ 7,4 ~ 420 cSt (50 ~ 2000 ssu) ή συνθετικό λάδι με λιπαντική επίδραση
Βάρος σιδηροτροχίου: 0,33Kg, βάρος μονοτροχίου: 0,43Kg
Δρόμος εγκατάστασης: μέγιστο 34Nm,
εξαγωνισμός εγκατάστασης: S27 / Τρύπα βαλβίδας: VC10-4;

Τεχνικά δεδομένα προϊόντος:
