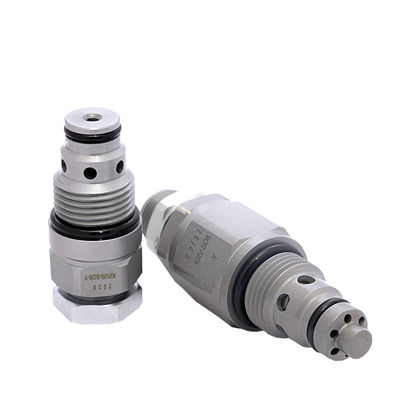

KRVB-S08 Βαλβίδα ανακούφισης δύο κατευθύνσεων δύο θέσεων με κοιλότητα VC08-2 βαλβίδα ελέγχου ροής με νήματα

Εικόνες προϊόντων:

Περιγραφή:

KRVB-S08 Βαλβίδα ανακούφισης δύο κατευθύνσεων δύο θέσεων με κοιλότητα VC08-2 βαλβίδα ελέγχου ροής με νήματα

Τεχνικές παραμέτρους:
Ονομαστική πίεση: 350 bar
Ταχύτητα ροής: 25L/Min
Εσωτερική συχνότητα διαρροής: 2 θύρες σε 10 bar, μέγιστη συχνότητα 5 σταγόνων/λεπτο
Περιοχή θερμοκρασίας: -40 °C~120 °C (κλασική σφραγίδα από νιτρικό καουτσούκ)
Φίλτρο: Μέσα στο επίπεδο NAS9
Μέσο: Ορυκτό λάδι με ιξώδες μεταξύ 7,4 και 420 cSt (50 έως 2000 ssu) ή συνθετικό λάδι με λιπαντικές ιδιότητες
Βάρος: 0,1 κιλά
Τρύπα βαλβίδας: VC08-2

Τεχνικά δεδομένα προϊόντος:

Πραγματικές εικόνες του προϊόντος:

Εταιρικές εκθέσεις:

Το πιστοποιητικό μας:

Διαδικασίες επεξεργασίας προϊόντων:

Το νέο μας εργοστάσιο και εργαστήριο:

Η αποθήκη μας:

Μεταφορά:

Διαφορετικές σειρές προϊόντων, περισσότερες λεπτομέρειες επικοινωνήστε μαζί μας απευθείας:

Υδραυλικές βαλβίδες:

1. Βαλβίδες ανακούφισης:

Οι βαλβίδες ελάφρυνσης πίεσης εγκαθίστανται γενικά σε παράγωγο μεταξύ μιας υπό πίεση γραμμής και της δεξαμενής.

Οι βαλβίδες ανακούφισης είναι συνήθως κλειστά στοιχεία για τον έλεγχο της πίεσης που χρησιμοποιούνται για:

- περιορίζουν την πίεση στο κύκλωμα στην τιμή ρύθμισης,

- να προστατεύει τα άλλα στοιχεία (πρoτσέτες, κύλινδρες, κινητήρες, άλλες βαλβίδες) από πιέσεις που θα μπορούσαν να τις καταστρέψουν.

Όταν επιτευχθεί η πίεση ρύθμισης, η βαλβίδα ανακούφισης συνδέει τη γραμμή όπου είναι εγκατεστημένη με την δεξαμενή, αποφεύγοντας την υπέρβαση της τιμής ρύθμισης στην εν λόγω γραμμή.

Οι βαλβίδες ανακούφισης HBS διατίθενται σε δύο εκδόσεις:

- άμεση;

- με πιλότο.

Για μεγαλύτερες ροές, είναι καλύτερο να χρησιμοποιείται η ελεγχόμενη βαλβίδα, επειδή η άμεση βαλβίδα θα απαιτούσε τη χρήση μεγαλύτερου σώματος και μεγαλύτερου ελαστικού, προκαλώντας δυσάρεστα προβλήματα,καθορισμός δυσκολίας και βραδεία απόκριση.

Επιπλέον, οι βαλβίδες ανακούφισης πίεσης HBS μπορούν να είναι:

- μονό, για τον έλεγχο της πίεσης σε μία μόνο γραμμή του κυκλώματος.

2.Βαλβίδες ελάφρυνσης:

Οι βαλβίδες μείωσης πίεσης χρησιμοποιούνται για τη διατήρηση μειωμένης πίεσης σε ένα μέρος του δευτερογενούς κυκλώματος σε σύγκριση με την πίεση εισόδου του κυκλώματος που ελέγχεται από μια κύρια βαλβίδα ανακούφισης.σε κυκλώματα με δύο ή περισσότερους κυλίνδρους, ορισμένα από αυτά πρέπει να λειτουργούν σε χαμηλότερη πίεση από αυτή που ορίζεται στην κύρια βαλβίδα ανακούφισης, με τη βοήθεια αυτού του τύπου βαλβίδας, είναι δυνατόν να μειωθεί η πίεση λειτουργίας στην απαιτούμενη τιμή.Είναι συνήθως ανοιχτές βαλβίδες που, όταν η πίεση στο δευτερεύον κλάδο υπερβαίνει την τιμή που έχει οριστεί με το ελατήριο ρύθμισης, μέσω κυλινδρικού τροχού, για να διακόψει τη ροή του ελαίου μεταξύ του κύριου και του δευτερεύοντος κλάδου·Με αυτόν τον τρόπο., δημιουργείτε ένα πνιγμό, το οποίο μειώνει την πίεση στην έξοδο, εξασφαλίζοντας τον περιορισμό και τη διατήρηση της μειωμένης πίεσης.

3Συνεχείς βαλβίδες:

Οι βαλβίδες ακολουθίας είναι στοιχεία που ανοίγουν όταν επιτυγχάνεται μια καθορισμένη τιμή πίεσης, επιτρέποντας στο υγρό να περάσει σε άλλο μέρος του κυκλώματος.Συνεπώς, το άνοιγμα εξαρτάται από την υφιστάμενη πίεση άνωΗ πίεση στο κύκλωμα που προκαλεί το άνοιγμα διατηρείται ίση με την τιμή ρύθμισης, όταν η βαλβίδα είναι ανοιχτή.

Όταν η πίεση προς τα επάνω μειώνεται κάτω από την τιμή ρύθμισης της πίεσης, η βαλβίδα κλείνει.

4.Ο πιλότος λειτουργεί τις βαλβίδες ελέγχου:

Οι βαλβίδες ελέγχου που λειτουργούν με πιλότο χρησιμοποιούνται συνήθως για να επιτρέπουν την ελεύθερη ροή σε μια κατεύθυνση και να σταματούν το υγρό στην αντίθετη κατεύθυνση, εκτός εάν εφαρμόζεται πιλοτική πίεση (Ppil) από την άλλη γραμμή του κυκλώματος.

Μπορούν να χρησιμοποιηθούν για να εξασφαλίσουν την στατική κλειδαριά ενός φορτίου, όχι για δυναμικό έλεγχο ή για έλεγχο μείωσης.

Εάν χρησιμοποιούνται σε συνδυασμό με βαλβίδες περιορισμού, αυτές θα πρέπει κατά προτίμηση να τοποθετούνται μεταξύ του ενεργοποιητή και της βαλβίδας ελέγχου με χειρισμό πιλότου, και όχι μεταξύ βαλβίδας και βαλβίδας τροχιάς,έτσι ώστε η αντίστροφη πίεση που παράγεται από τον περιοριστή να λειτουργεί ενάντια στην πιλοτική πίεση που εφαρμόζεται στην βαλβίδα.

5.Ανεξάρτητες βαλβίδες:

Εναμερείς υπερκεφαλίδες σε γραμμή:

Μοναδικές βαλβίδες OVC με φλάντζες

Δύο υπερκεντρικές βαλβίδες σε ευθυγράμμιση

Δύο βαλβίδες OVC με φλάντζες

Δύο OVC με αναγεννητική

Στα κυκλώματα αναγέννησης, το υγρό από την πλευρά της ράβδου του κυλίνδρου αποστέλλεται στην πλευρά του έμβολο του κυλίνδρου, αναγεννούντας το υγρό που συνήθως προορίζεται για την δεξαμενή.στην πλευρά του έμβολο, η ροή που φτάνει από την πλευρά της ράβδου προστίθεται στην ροή που φτάνει από την αντλία, με σημαντική αύξηση της ταχύτητας του έμβολο

Το εν λόγω διάλυμα χρησιμοποιείται για τον έλεγχο κυλίνδρων όταν απαιτείται μικρότερος χρόνος ροής χωρίς αύξηση της ροής της αντλίας.

6.Βαλβίδες για εκσκαφείς:

Συμπλέκτες για μηχανές μεταφοράς γης

Είναι κατάλληλα για χρήση σε μηχανές εξορυκτών.

Χρησιμοποιούνται για τον έλεγχο της μείωσης φορτίου και η πίεση του πιλότου εξαρτάται μόνο από την προφόρτιση του ελαστικού και την περιοχή του έμβολο, δεδομένου ότι δεν έχουν διαφορική περιοχή.

Η πιλοτική πίεση συνήθως επιτυγχάνεται ταυτόχρονα από την πίεση των χειριστών για την κίνηση της βαλβίδας κύριας τροχιάς.

Για αυτές τις βαλβίδες δεν είναι δυνατόν να προσδιοριστεί μια σχέση πιλότου.ένα πιλοτικό έμβολο και μια βοηθητική βαλβίδα ανακούφισης για την απομάκρυνση των κορυφών υπερφόρτωσης.

Η βαλβίδα δεν επηρεάζεται από οποιαδήποτε αντίστροφη πίεση στη γραμμή V2.η μείωση του φορτίου μπορεί να πραγματοποιηθεί χειροκίνητα, λειτουργεί με τη σωστή χειροκίνητη βίδα πιλότου.

Η γραμμή Τ πρέπει να είναι συνδεδεμένη με την δεξαμενή και χωρίς αντίστροφη πίεση.

7Συμπλέκτες για κινητήρες:

Οι βαλβίδες υπερκέντρωσης χρησιμοποιούνται για τον έλεγχο της στάσης και της κίνησης μιας κατεύθυνσης ενός ενεργοποιητή (ενιαίες βαλβίδες υπερκέντρωσης) ή και στις δύο κατευθύνσεις (διπλές βαλβίδες υπερκέντρωσης).

Λειτουργίες:

- έλεγχος της μείωσης του φορτίου: η μείωση του φορτίου είναι δυνατή μόνον εάν υπάρχει πιλοτική πίεση από την άλλη γραμμή.η λειτουργία αυτή εξασφαλίζει την παροχή πετρελαίου στον κύλινδρο, αποτρέποντας τα προβλήματα κοιλότητας;

- περιεκτικότητας της πίεσης στην τιμή ρύθμισης, ελάφρυνσης της πίεσης για τυχόν κορυφές πίεσης που προκαλούνται από κρούσεις ή υπερφόρτωση,- διακοπή της ροής (και του φορτίου) όταν η αντλία δεν λειτουργεί ή η κατευθυντήρια βαλβίδα βρίσκεται σε ουδέτερη θέση;

- ελεύθερη ροή για την ανύψωση φορτίου, με μειωμένες πτώσεις πίεσης,

Αποτελούνται από ένα σώμα στο οποίο τοποθετούνται:

- βαλβίδα ελέγχου: επιτρέπει τη ροή μόνο σε μία κατεύθυνση·

- Πιλοτικό έμβολο: επιτρέπει τον έλεγχο του σταδιακού ανοίγματος της βαλβίδας ανακούφισης.

- βαλβίδα ανακούφισης: επιτρέπει τον περιορισμό της μέγιστης πίεσης στον κινητήρα, συγκρατεί το φορτίο και ελέγχει τη μείωσή του κατά το άνοιγμα της βαλβίδας με το σήμα του πιλότου.

8- Βαλβίδες για μεγάλους γερανούς

9.Βαλβίδες ελέγχου περιστροφής:

Κεφάλαια ελέγχου στροφής

Οι βαλβίδες αυτές χρησιμοποιούνται για τον έλεγχο της στάσης και της κίνησης των κυλίνδρων και των υδραυλικών κινητήρων για την περιστροφή των κρεμασμένων φορτίων.Συμμετρική ικανότητα τόσο της κατεύθυνσης περιστροφής είναι χαρακτηριστική των κινητήρων και των κυλίνδρων για αυτή την εφαρμογή.

Οι βαλβίδες μπορούν να αποτελούνται από:

- διπλή βαλβίδα διασταυρούμενης πίεσης: ελέγχει τυχόν κορυφές πίεσης που προκύπτουν από υπερφόρτωση ή συγκρούσεις που θα μπορούσαν να προκαλέσουν βλάβη στα συστατικά του συστήματος,

- βαλβίδες ελέγχου της ταχύτητας κίνησης: για τη λειτουργία αυτή χρησιμοποιούνται βαλβίδες ελέγχου περιορισμού ή βαλβίδες ελέγχου ροής με αντιστάθμιση πίεσης.

- βαλβίδες συγκράτησης φορτίου: για την εργασία αυτή χρησιμοποιούνται βαλβίδες υπερκέντρου ή βαλβίδες ελέγχου.

- μια βαλβίδα επιλογής πίεσης που λαμβάνει το σήμα από την πλευρά υψηλότερης πίεσης.

10.Βαλβίδες διάσπασης σωλήνων:

Βαλβίδα διακοπής σωλήνα

Οι βαλβίδες αυτές είναι εγκατεστημένες στις συνδέσεις των κυλίνδρων, η λειτουργία τους είναι να σταματούν την έξοδο του υγρού σε περίπτωση σπάσματος των σωλήνων.η βαλβίδα κλείνει και σταματά την ροή, διασφαλίζοντας το φορτίο να διατηρήσει τη θέση που είχε στο σημείο του σπασμού.

Η πίεση ρύθμισης λαμβάνεται ρυθμίζοντας το κενό T μεταξύ της πλάκας και του σώματος της βαλβίδας.

Κατά αίτηση, οι βαλβίδες αυτές μπορούν να παρέχονται με μια τρύπα βαθμονόμησης στην πλάκα κλεισίματος για τον έλεγχο της μείωσης του φορτίου ή για την αποφυγή εκρήξεων υγρού στους σωλήνες με μικρή έξοδο από τη ροή.Διατίθενται επίσης ήδη εγκατεστημένα μέσα σε ένα ατσάλινο μανίκι.

Η τιμή ρύθμισης της ροής αντίδρασης εξαρτάται επίσης από την ιξώδες του υγρού.η βαλβίδα θα σταματήσει χαμηλότερες ροές από την τιμή ρύθμισης ροήςΑντίθετα, πέρα από τους 30°C θα σταματήσει τις ροές υψηλότερες από την τιμή ρύθμισης της ροής.

11.Βαλβίδες μεταφοράς:

Αυτές οι βαλβίδες επιλέγουν την υψηλότερη πίεση μεταξύ δύο γραμμών Α και Β στέλνοντας το σήμα στην πύλη C και κλειδώνοντας τον δρόμο προς την κάτω πλευρά.

Συνήθως χρησιμοποιούνται για βοηθητικές λειτουργίες, όπως αρνητικά υδραυλικά φρένα ή για την οδήγηση τηλεχειριδίου ανίχνευσης πίεσης.Σε σειρά σε μια πολλαπλή οδηγούν τη μέγιστη πίεση του κυκλώματος στο σύστημα ανίχνευσης φορτίου.

12.Βαλβίδες περιορισμού ροής:

Οι βαλβίδες περιορισμού ροής επιτρέπουν τη ρύθμιση της ροής με περιορισμό του κύριου σωλήνα.

Είναι υπεύθυνα για μια διάχυση ενέργειας και αύξηση της θερμότητας που θα μπορούσε να προτείνει την εγκατάσταση ενός εναλλάκτη θερμότητας, για να περιορίσει τη μέγιστη θερμοκρασία του υγρού.

Συνιστάται όταν η πλεονάζουσα ροή είναι πολύ περιορισμένη ή σε χαμηλής συχνότητας εφαρμογή.

13Ελέγξτε τις βαλβίδες.

Αυτές οι βαλβίδες επιτρέπουν την ελεύθερη ροή σε μια κατεύθυνση και την σταματούν στην αντίθετη κατεύθυνση.

Είναι κατασκευασμένα σε εξαγωνικά σώματα από χάλυβα, κατάλληλα για τοποθέτηση σε ευθυγράμμιση με τους σωλήνες.

Διατίθενται με 3 διαφορετικές τιμές ρύθμισης: 0,5 bar, 2 bar, 5 bar.

14- Τρεις κατευθύνσεις ρυθμιστές ροής.

Αυτές οι βαλβίδες χρησιμοποιούνται για τη ρύθμιση της ροής σε ένα κύκλωμα όπου η ροή, ως συνάρτηση της ταχύτητας της αντλίας, μπορεί να είναι υψηλότερη από την ροή που απαιτείται από το ίδιο το κύκλωμα.Οι βαλβίδες αντισταθμίζονται από την πίεση και η ροή μπορεί να ρυθμιστεί σε σταθερή τιμή που δεν επηρεάζεται από την πίεση λειτουργίας του ενεργοποιητήΣτην αντίθετη κατεύθυνση οι ρυθμιστές ροής λειτουργούν όπως οι κανονικοί περιοριστές, όπου η ροή είναι συνάρτηση του περιορισμού και της πίεσης.

15.Διαχωριστές ροής / συνδυαστές ροής

Οι βαλβίδες αυτές διαχωρίζουν τη ροή που προέρχεται από μια γραμμή, σε 2 ροές ίσες ή ανάλογες μεταξύ τους.συνεπώς η διαίρεση ροής δεν ρυθμίζεται.

Συνήθως η βαλβίδα αυτή χρησιμοποιείται στις ακόλουθες περιπτώσεις:

- δύο κινητήρες (με τις ίδιες διαστάσεις, τροφοδοτούνται από την ίδια αντλία, ελέγχονται από την ίδια κατευθυντήρια βαλβίδα, χωρίς άκαμπτο σύνδεσμο μεταξύ τους) πρέπει να εισέρχονται και να εξέλθουν ταυτόχρονα,κάθε ένα χωρίς να επηρεάζεται από το φορτίο που λειτουργεί στο άλλο

- για τη συγχρονισμένη κίνηση εξόδου δύο γραμμικών κινητήρων που συνδέονται με το ίδιο φορτίο (π.χ. πλατφόρμες φορτίου, σκαλωσιά κλπ.)

16.Βαλβίδες εκτροπής

Αυτές οι βαλβίδες λειτουργούν χειροκίνητα για να εκτρέψουν τη ροή εισόδου προς διαφορετικές πύλες εξόδου.

Διατίθενται τα ακόλουθα μοντέλα:

- Πέντε-οκτώ θέσεις μετατροπές

- 9 οδοι-8 θέσεις εκτροπές

- 8 οδοι 2 θέσεις εκτροπές

- 3 οδοι 2 θέσεις εκτροπές

- 4 κατευθύνσεις-2 θέσεις μετατροπές με βαλβίδα ανακούφισης σε μία γραμμή

- 4 κατευθύνσεις - 2 θέσεις μετατροπές με βαλβίδα ανακούφισης πίεσης και ρυθμιστή ροής σε μία γραμμή.

Όλες οι βαλβίδες κατασκευάζονται με ατσάλινη συλλογή.

Η HBS προσφέρει ειδικούς χειροκίνητους μετατροπείς που χρησιμοποιούνται για τη μετατόπιση της ροής εισόδου προς διαφορετικές πηγές εξόδου.για τον έλεγχο της θέσης και της κίνησης των κυλίνδρων σταθεροποίησης των ανυψωτικών μηχανών (γερανοί)Με το διπλό σύστημα ελέγχου είναι δυνατή η εργασία και από τις δύο πλευρές των μηχανών.

17.Απόκλιση βαλβίδων διακόπτη

Αυτές οι βαλβίδες είναι 2 τρόποι 2 βαλβίδες θέσης, τόσο ανοικτές κανονικά όσο και κλειστές κανονικά.
Αποκλείοντας ή επιτρέποντας τη ροή.

18Ειδικές βαλβίδες:

Το τμήμα αυτό προσφέρει ένα ευρύ φάσμα βαλβίδων για διαφορετικές εφαρμογές:

- Δύο οδοι-δύο θέσεις;

- 3 τρόποι 2 θέσεις διακόπτες;

- βαλβίδες εκφόρτωσης για συστήματα έκτακτης ανάγκης,

- βαλβίδες αποκλεισμού υψηλής και χαμηλής πίεσης,

- βαλβίδες ελέγχου περιστροφής για ειδικές εφαρμογές,

- ενσωματωμένο μπλοκ για συμπιεστές σκουπιδιών,

- βαλβίδες εκφόρτωσης με πιλοτικό χειρισμό,

- βαλβίδες ακολουθίας για συστήματα ελέγχου φορτίου,

- ενσωματωμένο μπλοκ για συστήματα ελέγχου φορτίου,

- ενσωματωμένο μπλοκ με εμβολοφόρα εμβόλια;

- βαλβίδες καθαρισμού για υδροστατικά συστήματα κλειστού κυκλώματος,

- Αντικαβιτατική βαλβίδα.
