Εικόνες προϊόντος:
Περιγραφή :

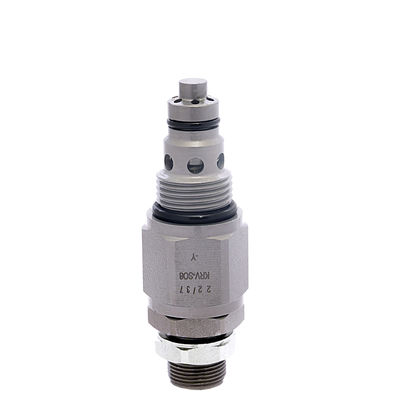

Τύπου KRVB-S08, όταν η τιμή πίεσης της θύρας 1 υπερβαίνει τη ρύθμιση του ελατηρίου, το λάδι ρέει από τη θύρα 1 στη θύρα 2, όπου η θύρα 1 λαμβάνει λάδι πίεσης και η θύρα 2 λαμβάνει λάδι επιστροφής. Πάρτε το μέγιστο όριο πίεσης στο υδραυλικό σύστημα για να εξασφαλίσετε τη σταθερότητα του υδραυλικού συστήματος.
Βαλβίδα φυσιγγίου με σπείρωμα RVB-S08 ανακουφιστική βαλβίδα Kaienli Αντικατάσταση βαλβίδας ροής Hydforce βαλβίδας ελέγχου ροής
Τεχνικά στοιχεία προϊόντος:
Πραγματικές εικόνες προϊόντος:
Εκθέσεις Εταιρείας:
Το Πιστοποιητικό μας:
Διαδικασίες επεξεργασίας προϊόντων:
Το νέο μας εργοστάσιο και εργαστήριο:
Η αποθήκη μας:
Αποστολή:
Διαφορετικές σειρές προϊόντων, περισσότερες λεπτομέρειες επικοινωνήστε μαζί μας απευθείας:
Υδραυλικές βαλβίδες:
1. Βαλβίδες ανακούφισης:
Οι βαλβίδες εκτόνωσης πίεσης εγκαθίστανται γενικά σε σχέση μεταξύ μιας γραμμής υπό πίεση και της δεξαμενής.
Οι ανακουφιστικές βαλβίδες είναι συνήθως κλειστά στοιχεία για τον έλεγχο πίεσης που χρησιμοποιούνται για:
- περιορίστε την πίεση στο κύκλωμα στην τιμή ρύθμισης.
- προστατέψτε τα άλλα στοιχεία (αντλίες, κύλινδροι, κινητήρες, άλλες βαλβίδες) από κορυφές πίεσης που θα μπορούσαν να τα καταστρέψουν.
Όταν επιτευχθεί η πίεση ρύθμισης, η ανακουφιστική βαλβίδα συνδέει τη γραμμή όπου είναι εγκατεστημένη με τη δεξαμενή, αποφεύγοντας την υπέρβαση της τιμής ρύθμισης σε αυτήν τη γραμμή.
Οι ανακουφιστικές βαλβίδες HBS διατίθενται σε δύο εκδόσεις:
- απευθείας
- πιλότος.
Για μεγαλύτερες ροές, είναι προτιμότερο να χρησιμοποιείτε την πιλοτική βαλβίδα, γιατί η άμεση βαλβίδα θα απαιτούσε τη χρήση μεγαλύτερου σώματος και μεγαλύτερου ελατηρίου, προκαλώντας δυσκίνητα προβλήματα, δυσκολία ρύθμισης και βραδύτητα απόκρισης.
Επιπλέον, οι βαλβίδες εκτόνωσης πίεσης HBS μπορούν να είναι:
- μονή, για έλεγχο της πίεσης σε μία μόνο γραμμή του κυκλώματος.
2. Βαλβίδες μείωσης ανακούφισης:
Οι βαλβίδες μείωσης πίεσης χρησιμοποιούνται για τη διατήρηση μειωμένης πίεσης σε ένα τμήμα του δευτερεύοντος κυκλώματος σε σύγκριση με την πίεση εισόδου του κυκλώματος που ελέγχεται από μια κύρια ανακουφιστική βαλβίδα. Επομένως, εάν σε ένα κύκλωμα με 2 ή περισσότερους κυλίνδρους, μερικοί από αυτούς πρέπει να λειτουργούν σε χαμηλότερη πίεση από αυτή που έχει ρυθμιστεί στην κύρια ανακουφιστική βαλβίδα, μέσω αυτού του τύπου βαλβίδας, είναι δυνατό να μειωθεί η πίεση λειτουργίας στο απαιτούμενη τιμή. Είναι συνήθως ανοιχτές βαλβίδες που, όταν η πίεση στον δευτερεύοντα κλάδο υπερβαίνει την τιμή που έχει ρυθμιστεί με το ελατήριο ρύθμισης, μέσω ενός κυλινδρικού καρουλιού, πηγαίνουν για να παρεμποδίσουν τη ροή του λαδιού μεταξύ του κύριου και του δευτερεύοντος κλάδου. Με αυτόν τον τρόπο δημιουργείτε ένα τσοκ, το οποίο μειώνει την πίεση στην έξοδο, διασφαλίζοντας τον περιορισμό και τη διατήρηση της μειωμένης πίεσης.
3. Βαλβίδες ακολουθίας:
Οι βαλβίδες ακολουθίας είναι στοιχεία που ανοίγουν όταν επιτευχθεί μια καθορισμένη τιμή πίεσης, επιτρέποντας στο ρευστό να περάσει σε άλλο μέρος του κυκλώματος. Επομένως το άνοιγμα εξαρτάται από την υπάρχουσα πίεση ανάντη. Η πίεση στο κύκλωμα που προκαλεί το άνοιγμα διατηρείται ίση με την τιμή ρύθμισης, όταν η βαλβίδα είναι ανοιχτή.
Όταν η πίεση ανάντη μειώνεται κάτω από την τιμή της πίεσης ρύθμισης, η βαλβίδα κλείνει.
4. Βαλβίδες αντεπιστροφής χειρισμού πιλότου:
Οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο χρησιμοποιούνται συνήθως για να επιτρέπουν την ελεύθερη ροή προς τη μία κατεύθυνση και να σταματήσουν το ρευστό στην αντίθετη κατεύθυνση, εκτός εάν εφαρμόζεται πίεση πιλότου (Ppil) από την άλλη γραμμή του κυκλώματος.
Μπορούν να χρησιμοποιηθούν για τη διασφάλιση της στατικής ασφάλισης ενός φορτίου, όχι για δυναμικό έλεγχο ή για έλεγχο χαμηλώματος.
Εάν χρησιμοποιούνται σε συνδυασμό με περιοριστικές βαλβίδες, αυτές θα πρέπει κατά προτίμηση να τοποθετούνται μεταξύ του ενεργοποιητή και της βαλβίδας αντεπιστροφής που λειτουργεί με πιλότο, όχι μεταξύ της βαλβίδας και της βαλβίδας καρουλιού, έτσι ώστε η αντίθλιψη που δημιουργείται από τον περιοριστή να λειτουργεί ενάντια στην πίεση πιλότου που εφαρμόζεται στη βαλβίδα.
5. Βαλβίδες υπέρκεντρου:
Μονές υπερκεντρικές βαλβίδες εν σειρά:
Μονές βαλβίδες OVC με φλάντζα
Διπλές υπερκεντρικές βαλβίδες σε σειρά
ΔΙΠΛΗ βαλβίδες OVC με φλάντζα
Διπλό OVC με αναγεννητικό
Στα κυκλώματα αναγέννησης, το υγρό στην πλευρά της ράβδου του κυλίνδρου αποστέλλεται στην πλευρά του εμβόλου του κυλίνδρου, αναγεννώντας το υγρό που συνήθως προορίζεται για τη δεξαμενή. Με αυτόν τον τρόπο, στην πλευρά του εμβόλου, η ροή που φθάνει από την πλευρά της ράβδου προστίθεται στη ροή που έρχεται από την αντλία, με αξιοσημείωτη αύξηση της ταχύτητας του εμβόλου.
Αυτή η λύση χρησιμοποιείται για τον έλεγχο των κυλίνδρων όταν απαιτείται μικρότερος χρόνος διαδρομής εξόδου χωρίς αύξηση της ροής της αντλίας.
6.Βαλβίδες για εκσκαφείς:
Βαλβίδες για χωματουργικά μηχανήματα
Είναι κατάλληλα για χρήση σε μηχανήματα εκσκαφέων.
Χρησιμοποιούνται για τον έλεγχο του χαμηλώματος ενός φορτίου και η πίεση πιλότου εξαρτάται μόνο από την προφόρτιση του ελατηρίου και την περιοχή του εμβόλου αφού δεν έχουν διαφορική περιοχή.
Η πίεση πιλότου κανονικά επιτυγχάνεται ταυτόχρονα από την πίεση του χειριστή για την κίνηση της κύριας βαλβίδας καρουλιού.
Για αυτές τις βαλβίδες δεν είναι δυνατός ο προσδιορισμός της αναλογίας πιλότου. Αποτελούνται από μια βαλβίδα αντεπιστροφής που μπορεί να είναι ομοαξονική με το έμβολο στεγανοποίησης, ένα πιλότο έμβολο και μια βοηθητική ανακουφιστική βαλβίδα για την αποκοπή των κορυφών υπερφόρτωσης.
Το έμβολο στεγανοποίησης οδηγείται από την πίεση που κατεβάζει η βαλβίδα εκτόνωσης. Η βαλβίδα δεν επηρεάζεται από καμία αντίθλιψη στη γραμμή V2. Σε περίπτωση βλάβης των χειριστών, το κατέβασμα του φορτίου μπορεί να γίνει χειροκίνητα, λειτουργώντας στη σωστή χειροκίνητη βίδα πιλότου.
Η γραμμή Τ πρέπει να συνδέεται με τη δεξαμενή και χωρίς αντίθλιψη.
7.βαλβίδες για κινητήρες:
Οι βαλβίδες υπερκέντρου χρησιμοποιούνται για τον έλεγχο του σταματήματος και της κίνησης μιας κατεύθυνσης ενός ενεργοποιητή (μονές βαλβίδες υπερκέντρου) ή και των δύο κατευθύνσεων (διπλές βαλβίδες υπερκέντρου).
Λειτουργίες:
- Έλεγχος χαμηλώματος φορτίου: η μείωση του φορτίου είναι δυνατή μόνο εάν υπάρχει πίεση πιλότου από την άλλη γραμμή. Αυτή η λειτουργία διασφαλίζει την παροχή λαδιού του κυλίνδρου αποτρέποντας προβλήματα σπηλαίωσης.
- περιορισμός της πίεσης στην τιμή ρύθμισης, ανακούφιση πίεσης για τυχόν κορυφές πίεσης που προκαλούνται από κραδασμούς ή υπερφορτίσεις. - διακοπή της ροής (και του φορτίου) όταν η αντλία δεν λειτουργεί ή η βαλβίδα κατεύθυνσης βρίσκεται σε ουδέτερη θέση.
- Ελεύθερη ροή για ανύψωση φορτίου, με μειωμένες πτώσεις πίεσης.
Αποτελούνται από ένα σώμα όπου τοποθετούνται:
- βαλβίδα αντεπιστροφής: επιτρέπει τη ροή μόνο προς μία κατεύθυνση.
- έμβολο πιλότου: επιτρέπει τον έλεγχο του σταδιακού ανοίγματος της ανακουφιστικής βαλβίδας.
- βαλβίδα εκτόνωσης: επιτρέπει τον περιορισμό της μέγιστης πίεσης στον ενεργοποιητή, συγκρατεί το φορτίο και ελέγχει το κατέβασμα του κατά το άνοιγμα της βαλβίδας από το σήμα πιλότου.
8.Βαλβίδες για μεγάλους γερανούς
9. Βαλβίδες ελέγχου περιστροφής:
Βαλβίδες ελέγχου περιστροφής
Αυτές οι βαλβίδες χρησιμοποιούνται για τον έλεγχο του σταματήματος και της κίνησης των κυλίνδρων και των υδραυλικών κινητήρων για την περιστροφή των αναρτώμενων φορτίων. Η συμμετρική χωρητικότητα και της φοράς περιστροφής είναι χαρακτηριστική των κινητήρων και των κυλίνδρων για αυτήν την εφαρμογή.
Οι βαλβίδες μπορούν να αποτελούνται από:
- Διπλή διασταυρούμενη ανακουφιστική βαλβίδα πίεσης: ελέγχει τυχόν κορυφές πίεσης που προέρχονται από υπερφορτώσεις ή κραδασμούς που θα μπορούσαν να βλάψουν τα εξαρτήματα του συστήματος.
- Βαλβίδες ελέγχου ταχύτητας κίνησης: για αυτήν τη λειτουργία χρησιμοποιούνται βαλβίδες αντεπιστροφής περιορισμού ή βαλβίδες ελέγχου ροής με αντιστάθμιση πίεσης.
- βαλβίδες συγκράτησης φορτίου: για αυτήν την εργασία χρησιμοποιούνται υπερκεντρικές βαλβίδες ή βαλβίδες αντεπιστροφής.
- μια βαλβίδα επιλογής πίεσης που λαμβάνει το σήμα από την πλευρά της υψηλότερης πίεσης.
10.Βαλβίδες διάρρηξης σωλήνα:
Βαλβίδα διακοπής σωλήνα
Πρόκειται για βαλβίδες που είναι εγκατεστημένες στις συνδέσεις των κυλίνδρων, η λειτουργία τους είναι να σταματήσουν την εκροή του υγρού σε περίπτωση θραύσης των εύκαμπτων σωλήνων. Όταν η ροή αυξάνεται ξαφνικά (ροή αντίδρασης), η βαλβίδα κλείνει και σταματά τη ροή, διασφαλίζοντας ότι το φορτίο διατηρεί τη θέση που είχε τη στιγμή της διακοπής.
Η πίεση ρύθμισης επιτυγχάνεται καθιζώντας το διάκενο T μεταξύ της πλάκας και του σώματος της βαλβίδας.
Κατόπιν αιτήματος, αυτές οι βαλβίδες μπορούν να εφοδιαστούν με μια οπή βαθμονόμησης στην πλάκα κλεισίματος για τον έλεγχο της μείωσης του φορτίου ή για την αποφυγή εκρήξεων υγρού στους σωλήνες με μικρή διέξοδο από τη ροή. Διατίθενται επίσης ήδη τοποθετημένα μέσα σε χαλύβδινο χιτώνιο.
Η τιμή ρύθμισης της ροής της αντίδρασης εξαρτάται επίσης από το ιξώδες του ρευστού. Στη συνέχεια, συνιστάται να ρυθμίσετε τη βαλβίδα σε θερμοκρασία 30°C. Κατά τη χρήση της, κάτω από τους 30°C, η βαλβίδα θα σταματήσει χαμηλότερες ροές από τη ρυθμιζόμενη τιμή ροής, αντίθετα, πέρα από τους 30°C θα σταματήσει υψηλότερες ροές από την τιμή ρύθμισης.
11. Βαλβίδες διαφυγής:
Αυτές οι βαλβίδες επιλέγουν την υψηλότερη πίεση μεταξύ δύο γραμμών Α και Β που στέλνουν το σήμα στη θύρα C και κλειδώνουν το δρόμο προς την κάτω πλευρά.
Συνήθως χρησιμοποιούνται για βοηθητικές λειτουργίες, όπως αρνητικά υδραυλικά φρένα ή για την οδήγηση γραμμής ανίχνευσης πίεσης από απόσταση. Σε σειρά σε μια πολλαπλή οδηγούν τη μέγιστη πίεση του κυκλώματος στο σύστημα ανίχνευσης φορτίου.
12.Βαλβίδες περιορισμού ροής:
Οι βαλβίδες περιορισμού ροής επιτρέπουν τη ρύθμιση της ροής με περιορισμό του κύριου σωλήνα. Το υπερβάλλον υγρό μεταφορτώνεται από την ανακουφιστική βαλβίδα που είναι πάντα εγκατεστημένη στον σωλήνα εισόδου.
Είναι υπεύθυνα λοιπόν για την απαγωγή ενέργειας και την αύξηση της θερμότητας που θα μπορούσε να προτείνει την εγκατάσταση ενός εναλλάκτη θερμότητας, για τον περιορισμό του μέγ. θερμοκρασία του υγρού.
Συνιστώνται όταν η υπερβολική ροή είναι πολύ περιορισμένη ή σε εφαρμογή χαμηλών συχνοτήτων. Διαφορετικά, προτείνεται η χρήση ρυθμιστή ροής με αντιστάθμιση πίεσης.
13. Βαλβίδες ελέγχου
Αυτές οι βαλβίδες επιτρέπουν την ελεύθερη ροή προς μια κατεύθυνση και τη σταματούν προς την αντίθετη κατεύθυνση.
Είναι κατασκευασμένα σε εξαγωνικά σώματα από χάλυβα, κατάλληλα για τοποθέτηση σε ευθεία γραμμή με τους σωλήνες.
Διατίθενται με 3 διαφορετικές τιμές ρύθμισης: 0,5 bar, 2 bar, 5 bar. Άλλες ρυθμίσεις είναι επίσης δυνατές.
14.Ρυθμιστές ροής τριών κατευθύνσεων
Αυτές οι βαλβίδες χρησιμοποιούνται για τη ρύθμιση της ροής σε ένα κύκλωμα όπου η ροή, συνάρτηση της ταχύτητας της αντλίας, μπορεί να είναι μεγαλύτερη από τη ροή που ζητείται από το ίδιο το κύκλωμα. Οι βαλβίδες αντισταθμίζονται με πίεση και η ροή μπορεί να ρυθμιστεί σε μια σταθερή τιμή που δεν επηρεάζεται από την πίεση λειτουργίας του ενεργοποιητή. Στην αντίθετη κατεύθυνση οι ρυθμιστές ροής λειτουργούν σαν κανονικοί περιοριστές, όπου η ροή είναι συνάρτηση του περιορισμού και της πίεσης.
15.Διαιρέτες ροής / συνδυαστές ροής δ
Αυτές οι βαλβίδες χωρίζουν τη ροή που προέρχεται από μια γραμμή, σε 2 ροές ίσες ή ανάλογες μεταξύ τους. Το ποσοστό κατά το οποίο χωρίζονται οι ροές εξόδου είναι συνάρτηση της διαμέτρου των εσωτερικών οπών της βαλβίδας, επομένως ο διαχωρισμός ροής δεν είναι ρυθμιζόμενος.
Συνήθως αυτή η βαλβίδα χρησιμοποιείται στις ακόλουθες περιπτώσεις:
- δύο ενεργοποιητές (με τις ίδιες διαστάσεις, που τροφοδοτούνται από την ίδια αντλία, ελέγχονται από την ίδια βαλβίδα κατεύθυνσης, χωρίς άκαμπτο σύνδεσμο μεταξύ τους) πρέπει να κινούνται μέσα και έξω ταυτόχρονα, ο καθένας χωρίς να επηρεάζεται από το φορτίο που λειτουργεί στον άλλο
- για τη συγχρονισμένη κίνηση εξόδου δύο γραμμικών ενεργοποιητών που συνδέονται με το ίδιο φορτίο (για παράδειγμα πλατφόρμες φόρτωσης, ικριώματα κ.λπ.)
16.Βαλβίδες εκτροπής
Αυτές οι βαλβίδες λειτουργούν χειροκίνητα για να εκτρέπουν τη ροή εισόδου προς διαφορετικές θύρες εξόδου.
Διατίθενται τα ακόλουθα μοντέλα:
- Εκτροπείς 5 θέσεων-8 θέσεων
- Εκτροπείς 9 θέσεων-8 θέσεων
- Εκτροπείς 8 θέσεων-2 θέσεων
- Εκτροπείς 3 θέσεων-2 θέσεων
- Εκτροπείς 4 κατευθύνσεων-2 θέσεων με ανακουφιστική βαλβίδα σε μία γραμμή
- Εκτροπείς 4 κατευθύνσεων-2 θέσεων με ανακουφιστική βαλβίδα πίεσης και ρυθμιστή αντιστάθμισης ροής σε μία γραμμή.
Όλες οι βαλβίδες παράγονται με χαλύβδινη πολλαπλή.
Το HBS προσφέρει ειδικούς χειροκίνητους εκτροπείς που χρησιμοποιούνται για τη μετάβαση της ροής εισόδου προς διαφορετικές εξόδους. Χρησιμοποιούνται, για παράδειγμα, για τον έλεγχο της θέσης και της κίνησης των σταθεροποιητικών κυλίνδρων των ανυψωτικών μηχανημάτων (γερανοί, εναέριες πλατφόρμες κ.λπ.). Με τον διπλό έλεγχο είναι δυνατή η εργασία και από τις δύο πλευρές των μηχανών.
17. Βαλβίδες τερματικού διακόπτη
Αυτές οι βαλβίδες είναι βαλβίδες 2 κατευθύνσεων 2 θέσεων, και οι δύο κανονικές ανοικτές ή κανονικά κλειστές. Αυτά ελέγχονται από ένα μηχανικό στοιχείο που ενεργοποιείται όταν ο ενεργοποιητής
φτάνει στην καθορισμένη θέση. Αποκλείοντας ή επιτρέποντας τη ροή.
18.Ειδικές βαλβίδες:
Αυτή η ενότητα προσφέρει μια μεγάλη γκάμα βαλβίδων για διαφορετικές εφαρμογές:
- Διακόπτες 2 θέσεων-2 θέσεων.
- Διακόπτες 3 θέσεων-2 θέσεων.
- βαλβίδες εκφόρτωσης για συστήματα έκτακτης ανάγκης.
- βαλβίδες αποκλεισμού υψηλής πίεσης.
- βαλβίδες ελέγχου περιστροφής για ειδικές εφαρμογές.
- ενσωματωμένο μπλοκ για συμπιεστές απορριμμάτων.
- βαλβίδες εκφόρτωσης που λειτουργούν με πιλότο.
- βαλβίδες σειράς για συστήματα ελέγχου φορτίου.
- ενσωματωμένο μπλοκ για συστήματα ελέγχου φορτίου.
- ενσωματωμένο μπλοκ με έμβολα kick out.
- βαλβίδα καθαρισμού για υδροστατικά συστήματα κλειστού βρόχου.
- βαλβίδα κατά της σπηλαίωσης.
| Τύπος 1 | σωληνοειδής βαλβίδα |
| Τύπος 2 | χειροκίνητη βαλβίδα φυσιγγίου |
| Τύπος 3 | Ηλεκτρομαγνητική βαλβίδα 2 θέσεων 2 θέσεων |
| Τύπος 4 | Ηλεκτρομαγνητική βαλβίδα 2 κατευθύνσεων 6 θέσεων |
| Τύπος 5 | Ηλεκτρομαγνητική βαλβίδα 2 κατευθύνσεων 8 θέσεων |
| Τύπος 6 | Πιλοτική βαλβίδα πόρων λαδιού |
| Τύπος 7 | αντιεκρηκτική βαλβίδα |
| Τύπος 8 | βαλβίδα ισορροπίας |
| Τύπος 9 | βαλβίδα αντεπιστροφής |
| Τύπος 10 | Υδραυλική κλειδαριά |
| Τύπος 11 | Πολλαπλές βαλβίδων |
| Τύπος 12 | μπλοκ βαλβίδας |
Καλωσορίστε την επίσκεψή σας και την ερώτησή σας!
